HIWIN上银 OFSW 上银滚珠丝杆品质
扫码获取价格库存技术资料
- 品牌: hiwin滚珠丝杆中国
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 OFSW 上银滚珠丝杆品质，-HIWIN上银 OFSW 上银滚珠丝杆品质-HIWIN上银 OFSW 上银滚珠丝杆公司 上银的丝杆精度一直以来都备受认可。作为一种常见的机械传动装置，丝杆起着承担力量和运动转化的重要作用。而上银的丝杆不仅具备出色的性能，更在精度方面表现出色。其精密度的保持不仅是因为上银注重产品质量控制，更是源自于先进的生产工艺和精密的加工技术。 在生产过程中，上银充分运用了高精度的加工工艺和先进的生产设备，确保丝杆的加工精度在可控范围内。通过仔细规划和准-HIWIN上银 OFSW 上银滚珠丝杆品质--HIWIN上银 OFSW 上银滚珠丝杆品质-
HIWIN上银 OFSW 上银滚珠丝杆品质 产品参数

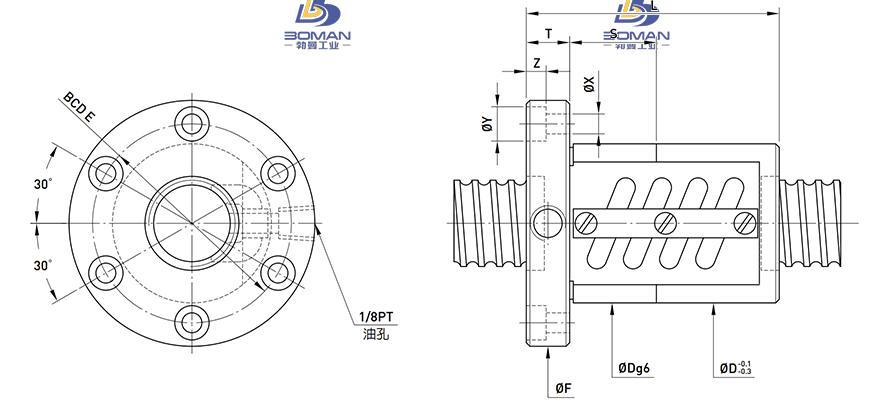

尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 12 |
|
| 丝杠轴底径 | 56.688 |
|
| 滚珠节圆直径 | 64.8 |
|
| 钢球直径 | 7.938 |
|
| 精度等级 | ||
| 螺母直径 | 118 |
|
| 法兰直径 | 166 |
|
| 螺母长度 | 135 |
|
| 螺母安装 | PCD | 141 |
| 额定动负载 | CaN | 4927 |
| 额定静负载 | C0aN | 14031 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 22 |
|
| 法兰安装孔通孔直径 | 13 |
|
| 法兰安装孔沉孔直径 | 20 |
|
| 法兰安装孔沉孔深度 | 13 |
|
| 轴向刚度 | KNm | 107 |
HIWIN上银 OFSW 上银滚珠丝杆品质此型号部分数据来源于KURODA GR4006FS-DAPR hcnc黑田精工丝杠代理
